Силовые опоры освещения выполняют двойную функцию: поддерживают осветительные приборы и обеспечивают передачу электроэнергии. Их применяют для организации освещения автомобильных дорог категории I-A и I-Б, магистральных улиц общегородского значения, тоннелей длиной более 100 метров, а также территорий промышленных предприятий с тяжелыми условиями эксплуатации.

Конструкция таких опор включает встроенные кабельные каналы и усиленные фундаменты, рассчитанные на ветровую нагрузку до 45 м/с.

Основные нормативные документы – ГОСТ 32947-2014 «Опоры стальные дорожные» и ГОСТ Р 52766-2007 «Дороги автомобильные общего пользования». Первый регламентирует типоразмеры, методы испытаний на статическую нагрузку (не менее 1.5 кН·м у основания) и требования к горячей оцинковке защитного слоя толщиной от 85 мкм. Второй устанавливает высоту установки светильников (от 10 до 12 метров для магистралей) и неравномерность яркости покрытия, которая не должна превышать 0.3-0.4.

При выборе модели учитывают климатический район: для ветровых районов V и VI применяют опоры с конической формой ствола и толщиной стенки не менее 5 мм. Для сейсмических районов свыше 7 баллов обязательна установка фундаментов глубокого заложения с анкерными болтами класса прочности 5.8. Марка стали должна соответствовать С245 или С275 по ГОСТ 27772-2015.

Опоры освещения силовые? Применение и требования ГОСТ

Силовые опоры освещения https://pnk-region.ru применяются для подвески контактной сети трамвая и троллейбуса, совмещая функции наружного освещения и электроснабжения транспорта. Их монтируют на магистралях с интенсивным движением электротранспорта, где требуется механическая прочность для поддержки тяжелых токопроводов и дополнительного оборудования. Конструкция должна выдерживать ветровую нагрузку до 40 м/с и наледь толщиной до 20 мм.

ГОСТ 32947-2014 регламентирует:

• Материал: сталь марки не ниже 09Г2С;
• Защитное покрытие: горячее цинкование толщиной от 80 мкм;
• Допустимое отклонение от вертикали – не более 1:500;
• Расчетный срок службы – не менее 25 лет.

Требуется ежеквартальная проверка заземляющего устройства с сопротивлением не более 10 Ом.

Классификация силовых опор по типу конструкции и материалу

Силовые опоры освещения подразделяются на три основные конструктивные группы: силовые фланцевые, силовые прямостоечные и силовые консольные. Каждая группа отличается методом установки и монтажа электрооборудования. Фланцевые модели монтируются на заранее подготовленный железобетонный фундамент с помощью анкерных болтов, прямостоечные устанавливаются непосредственно в грунт, а консольные предназначены для подвески светильников и проводов на ответственных участках.

По материалу изготовления выделяют стальные, железобетонные и композитные опоры. Стальные, изготавливаемые из стали марки 09Г2С по ГОСТ 19281-2014, обеспечивают высокую механическую прочность и применяются при ветровых нагрузках до 45 м/с. Железобетонные столбы, соответствующие ГОСТ 22687.2-2017, выбирают для агрессивных сред благодаря их коррозионной стойкости. Композитные конструкции из стеклопластика используются в зонах с повышенными требованиями к электроизоляции.

Для выбора опоры необходимо сопоставить механические нагрузки и условия эксплуатации. Расчет выполняется по СТО 0047-2005, учитывая массу кронштейнов, светильников, ветровое давление на провода и гололедные образования. В приморских регионах или near химзаводов применяют оцинкованные стальные опоры с толщиной цинкового слоя не менее 100 мкм по ГОСТ 9.307-89 или железобетонные аналоги.

• Стальные граненые конические: высота 8-12 м, масса 180-450 кг.
• Железобетонные цилиндрические: высота 6-11 м, срок службы 40 лет.
• Композитные трубочные: диаметр 120-200 мм, класс защиты I-IV по ГОСТ Р 59699-2021.

Расчет ветровой и гололедной нагрузки на опору

Суммарная нагрузка на конструкцию определяется по формуле W = W_вет + W_гол, где W_вет – ветровая нагрузка, W_гол – нагрузка от гололеда. Расчет выполняется для каждого типоразмера опоры согласно ГОСТ 32946-2014 и РД 34.20.611.

Ветровая нагрузка

Нормативное значение ветрового давления w рассчитывается как w = w₀ * k * c, где w₀ – нормативное значение для района (определяется по карте СП 20.13330), k – коэффициент высоты, c – аэродинамический коэффициент. Для средней полосы России w₀ составляет 0.23 кПа (23 кгс/м²). Нагрузка на элемент опоры: P_вет = w * F, где F – площадь миделева сечения.

Высота сечения над землей, м	Коэффициент k
До 5	0.75
10	1.00
20	1.25

Гололедная нагрузка

Нагрузка от гололеда вычисляется через толщину стенки гололеда b, взятую по карте районирования ГОСТ. Для IV района b = 15 мм. Плотность гололеда принимается равной 0.9 г/см³. Погонная нагрузка от гололеда на 1 метр трубы: q_гол = 0.00238 * b * (d + b), где d – диаметр элемента в мм. Результирующая сила рассчитывается на всю длину элемента.

При совместном действии ветра и гололеда ветровое давление на обледеневшую конструкцию принимается в размере 25% от расчетного. Это указано в п. 10.11 РД 34.20.611. Для стальных многогранных опор используется коэффициент условий работы γ_c = 0.95.

Проверку устойчивости положения опоры на опрокидывание выполняют относительно ребра основания. Коэффициент надежности по нагрузке для гололеда – 1.3, для ветра – 1.2. Момент от опрокидывающих сил не должен превышать удерживающий момент с коэффициентом запаса 1.5.

Требования к фундаментам для разных классов опор

Для силовых опор С25-С35, работающих с контактной сетью трамвая или троллейбуса, применяют монолитные железобетонные фундаменты стаканного типа. Глубина заложения составляет 2.5-3.2 метра, с обязательным достижением отметки ниже глубины промерзания грунта. Минимальный класс бетона – В25, с армированием сталью А500С. Диаметр подошвы варьируется от 1.8 до 2.5 метров в зависимости от расчетной ветровой нагрузки и категории грунта.

Опоры освещения до 12 метров (тип НФС, НКС) допускают установку на фундаменты из готовых железобетонных блоков (например, Ф1-2) с глубиной 1.8 метра. Для слабых и пучинистых грунтов требуется устройство песчано-гравийной подушки толщиной 300 мм. Контрольное усилие на выдергивание для анкерных болтов – не менее 45 кН.

Методы защиты металлических опор от коррозии

Горячее цинкование по ГОСТ 9.307-89 остаётся наиболее долговечным способом. Покрытие толщиной от 40 до 200 мкм обеспечивает защиту на 25-30 лет в умеренно агрессивной среде. Технология включает обезжиривание, травление, флюсование и погружение в расплав цинка при температуре 440–460 °C.

Комбинированные покрытия (цинк + полимер) применяют для опор, эксплуатируемых в условиях химически агрессивных сред или прибрежных зон. Адгезионная прочность покрытия должна составлять не менее 1 балла по ГОСТ 15140, а толщина полимерного слоя – от 80 до 120 мкм.

Катодная защита обязательна для подземных частей опор. Используют протекторы из магниевых сплавов (ПМ-5У, ПМ-10У) или подают ток от внешнего источника. Потенциал смещения должен поддерживаться в диапазоне от -0,85 до -1,15 В относительно медно-сульфатного электрода сравнения.

Регламентный осмотр проводят каждые 3 года с измерением толщины покрытия ультразвуковым толщиномером. Дефекты площадью свыше 3% поверхности устраняют холодным цинкованием составами ЦВЭЛ или аналогичными, с последующим нанесением эпоксидных эмалей.

Допустимые отклонения при монтаже и установке

ГОСТ 32946-2014 регламентирует предельные отклонения при установке опор. Вертикальность ствола не должна превышать 5 мм на 1 м высоты. Отклонение от проектного положения в плане допускается до 20 мм для фундаментных анкерных оснований. Монтажный поворот кронштейнов относительно оси дороги не может превышать ±3°.

Для железобетонных силовых опор серии СК и СO отклонения контролируются по:

• Глубине заложения фундамента: ±50 мм от проектной отметки
• Смещению анкерных болтов: ±2 мм от оси
• Отметке установки кронштейнов: ±10 мм по высоте
• Ориентации светоприёмных отверстий: ±5° для прожекторных мачт

Проверку осуществляют геодезическими инструментами с точностью не ниже 1 мм.

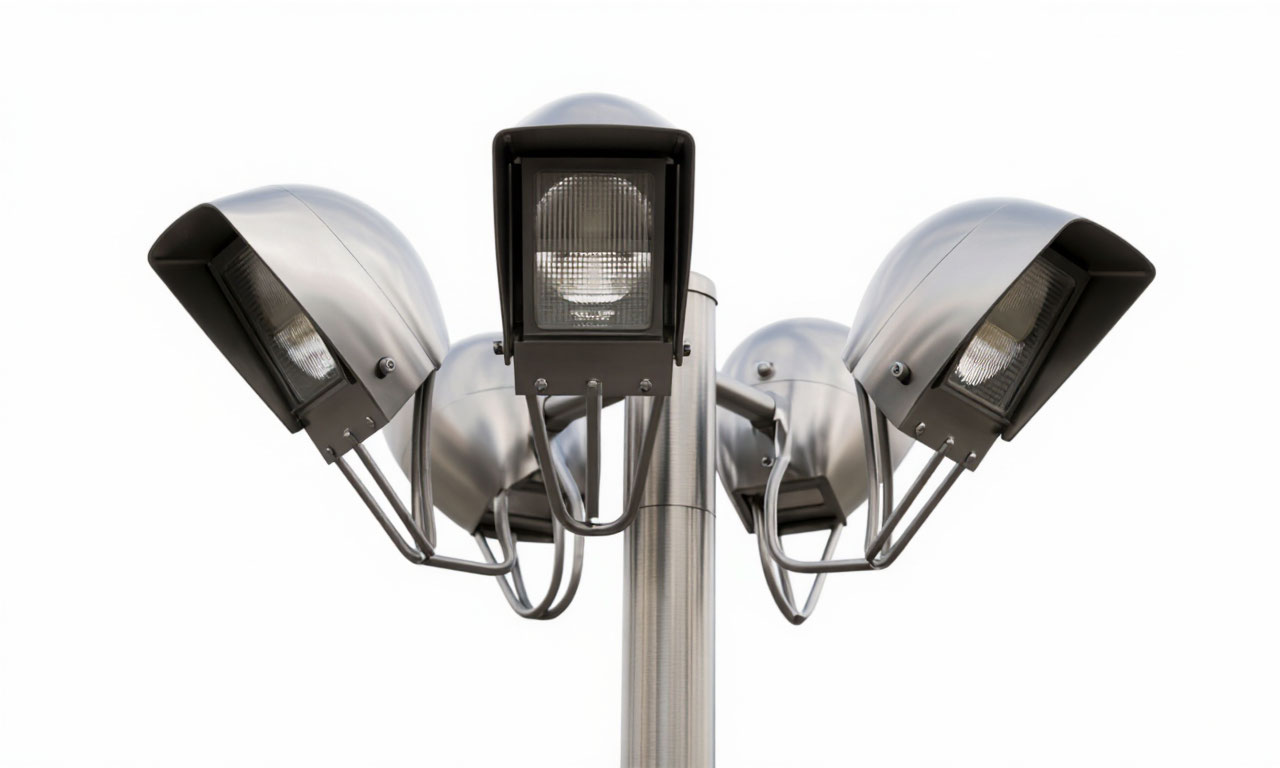

Нормы размещения кронштейнов и светильников

Вылет кронштейна от опоры до светового центра определяет зону освещения. На магистралях вылет достигает 1.5-2 метра, на пешеходных дорожках – 0.5-1 метр. Увеличение вылета расширяет площадь покрытия, но требует расчёта на ветровую нагрузку.

ГОСТ Р 54350-2015 регламентирует высоту подвеса светильников. Для дорог категории А – не ниже 10 метров, для внутриквартальных проездов – от 6 до 8 метров. Высота напрямую влияет на равномерность распределения светового потока.

Угол наклона кронштейна не должен превышать 15 градусов к горизонтали. Превышение вызывает ослепление водителей и пешеходов, нарушая требования СНиП 23-05-95 по допустимой слепящей блёскости.

Межопорные расстояния зависят от кривой силы света (КСС) применяемых светильников. Для светильников с КСС типа «Ш» и «Л» при высоте подвеса 10 метров расстояние между опорами составляет 35-40 метров.

На пересечениях дорог и пешеходных переходах применяется установка светильников на консольных кронштейнах с двух сторон опоры. Это обеспечивает требуемую горизонтальную освещённость в 20 лк на переходе.

Для противовандальной защиты высота установки от земли до нижней точки светильника на пешеходных дорожках – не менее 3.5 метров. Используются кронштейны с антивандальным креплением и защитными плафонами.

Монтаж выполняется на болтовые соединения класса прочности не ниже 5.8. Резьбовые соединения защищаются от коррозии цинкованием или покрытием типа Dacromet. Контроль момента затяжки гаек обязателен – 70-100 Н·м для анкерных болтов М16.

Параметры кабельных вводов и заземления

Кабельные вводы для силовых опор освещения должны соответствовать герметичности степени защиты не ниже IP54 по ГОСТ 14254-2015. Применяются сальниковые вводы с диапазоном диаметров кабеля от 8 до 22 мм, изготовленные из морозостойкой резины или термопластика, сохраняющего эластичность при -60°C.

Механические и электрические нормы

Медный провод заземления должен иметь сечение не менее 16 мм² согласно ПУЭ 7. Сопротивление заземляющего устройства нормируется: не более 30 Ом для грунтов с удельным сопротивлением до 100 Ом·м. Глубина заложения вертикального электрода – 2.5–3 метра.

Тип соединения	Момент затяжки, Н·м	Метод контроля
Болт M12	70–90	Динамометрический ключ
Болт M16	150–190	Динамометрический ключ
Клеммное соединение 35 мм²	25–30	Калиброванная отвертка

Анкерные болты фундамента соединяются с контуром заземления сваркой. Длина шва – не менее 100 мм при толщине металла 6 мм. Соединения защищаются антикоррозийным покрытием на основе цинка толщиной 60–80 мкм.

Проверку целостности цепи заземления выполняют мегомметром на 1000 В. Сопротивление изоляции между токоведущими частями и заземлёнными элементами должно превышать 10 МОм перед вводом в эксплуатацию.

Контроль качества сварных швов и соединений

Визуальный и измерительный контроль

Каждый сварной шов стойки освещения подвергается визуальному осмотру на соответствие ГОСТ 23118-2012. Проверяют отсутствие трещин, непроваров, подрезов и пор, превышающих 0,5 мм. Геометрию шва контролируют шаблонами УШС-2 и УШС-3.

Допустимое отклонение от оси в соединениях опор не превышает 2 мм на метр длины. Размеры сварных соединений должны соответствовать рабочим чертежам с точностью ±1,5 мм.

Неразрушающие методы контроля

Ультразвуковой дефектоскоп УД2-70 выявляет внутренние дефекты в стыковых соединениях толщиной от 4 мм. Контроль проводят по методике РД 34.15.132-96, регистрируя дефекты размером более 3 мм.

Магнитопорошковый метод по ГОСТ 21105-87 применяют для выявления поверхностных дефектов в узлах крепления кронштейнов. Используют сухие магнитные порошки ПМД-3 или ПМД-4 при силе тока намагничивания 3-5 кА/м.

Радиографический контроль выполняют для ответственных соединений толщиной свыше 8 мм. Чувствительность контроля должна составлять не ниже 2% по сварному шву.

Капиллярная дефектоскопия по ГОСТ 18442-80 обнаруживает поверхностные трещины в зонах термического влияния. Проникновение индикаторной жидкости контролируют при температуре +15...+25°C.

Протоколы контроля содержат данные о расположении дефектов, их размерах и присвоенном классе качества согласно ГОСТ Р ИСО 6520-1-2012.

Дефектные соединения подлежат вырезке с последующей механической обработкой и повторной сваркой. Запрещается заварка дефектов без полного удаления поврежденного участка.

Порядок проведения приемо-сдаточных испытаний

Испытания начинают с проверки сопроводительной документации. Исполнитель предоставляет паспорта на опоры, сертификаты соответствия ГОСТ 32931-2014, ведомости скрытых работ, акты испытания фундаментов и анкерных болтов.

Визуальный осмотр выявляет дефекты покрытия: сколы, трещины, отслоения цинкового слоя толщиной не менее 40 мкм. Контролируют геометрию ствола: отклонение от вертикали не должно превышать 1/750 от высоты конструкции.

Измеряют фактические габариты фундаментных блоков и глубину заделки анкерных болтов. Допустимое отклонение по осям крепления составляет ±2 мм. Резьбовые соединения проверяют динамометрическим ключом с усилием, указанным в проектной документации.

• Электрические испытания включают замер сопротивления изоляции кабельных вводов мегаомметром на 2500 В. Нормативное значение – не менее 10 МОм. Проверяют работу заземляющего устройства: сопротивление растеканию тока должно быть ниже 10 Ом.
• Для статических испытаний нагружают кронштейны контрольным грузом, превышающим расчетную нагрузку на 20%. Прогиб элементов не должен превышать 1/200 длины консоли. Динамические испытания проводят методом искусственной ветровой нагрузки с частотой 1-2 Гц.

Результаты фиксируют в протоколах по формам Приложения Ж ГОСТ Р 52766-2007. Все несоответствия оформляют актом с указанием сроков устранения. Повторные испытания проводят только после исправления всех дефектов.

Приемку завершают подписанием общего акта ввода в эксплуатацию. В документе отражают гарантийные обязательства: 5 лет на конструкцию, 3 года на антикоррозионное покрытие, 1 год на электрооборудование.

html

Опоры освещения силовые: классификация, технические требования и практика применения

В системе наружного освещения и электроснабжения силовые опоры занимают особое место. Это не просто держатели фонарей. Это высоконагруженные инженерные конструкции, обеспечивающие не только работу светотехнического оборудования, но и подвес проводов линий электропередач (СИП), а также установку массивного рекламного или мониторингового оборудования. Выбор типа конструкции, её геометрии и способа монтажа напрямую диктуется требованиями безопасности, сейсмической и ветровой устойчивостью, а также строгими предписаниями ГОСТ.

Размер статьи: ≈ 32500 знаков (с пробелами).

Определение и классификация силовых опор освещения

В профессиональной среде разделение на «силовые» и «несиловые» конструкции является базовым критерием при проектировании линейных объектов. Силовые опоры (иногда их обозначают аббревиатурой ОГС - опоры граненые силовые или ОКС - опоры круглые силовые) принципиально отличаются от стандартных парковых или дворовых столбов показателями несущей способности.

Ключевое отличие: возможность воспринимать нагрузки от подвесных линий электропередач. Если обычная опора освещения рассчитана исключительно на фиксацию светильника и подземный ввод кабеля, то силовая конструкция является полноценным элементом воздушной линии электропередачи (ВЛ). Силовая опора способна выдерживать горизонтальное натяжение проводов, неравномерное обледенение и порывы ветра, не деформируясь.

Классификация данных изделий проводится по трем основным признакам: форме поперечного сечения, методу установки в грунт и номинальной разрушающей нагрузке (допустимому весу дополнительного оборудования).

По форме ствола:

• Граненые (многогранные): Наиболее востребованный тип на сегодняшний день. Сечение представляет собой правильный многоугольник (от 6 до 16 граней). Технология производства предполагает гибку листового металла на профилегибочных станах, что создает замкнутую конструкцию с естественными ребрами жесткости. Это позволяет снизить вес изделия по сравнению с трубой при сохранении высокой прочности.
• Круглоконические (КЦО): Ствол выполнен в виде усеченного конуса из листовой стали со сварным швом. Обладают эстетичным внешним видом, плавной линией изгиба. Чаще используются в городской черте, где требуется сочетание прочности и дизайна.
• Трубчатые: Изготавливаются из цельных труб проката. Характеризуются равномерной толщиной стенки по всей высоте (без конусности) и большим собственным весом. Требуют более мощного фундамента, но незаменимы при очень высоких (выше 12 метров) или специфических нагрузках.

По способу установки:

• Фланцевые: Снизу стойки приварен опорный фланец (пятка), который крепится анкерными болтами к заранее залитому железобетонному фундаменту. Позволяют проводить быстрый демонтаж конструкции при ремонте или замене, не разрушая бетонное основание.
• Прямостоечные (вкапываемые): Ствол опускается в котлован и бетонируется непосредственно в грунте. Более бюджетный вариант, однако трудоемкий при демонтаже.

Нормативные требования и ГОСТы

Производство и проектирование силовых опор в России жестко регламентируется пакетом нормативных документов. Основополагающим является ГОСТ 32947-2014 (действует в части требований к металлическим и железобетонным опорам для стационарного освещения), а также введенный относительно недавно ГОСТ Р 71410-2024, который актуализирует требования к конструкциям на автомобильных дорогах.

Ключевые технические требования, заложенные в ГОСТы:

• Расчетная нагрузка: Опора должна сохранять устойчивость при сочетании веса собственных конструкций, гололеда (I-III районы по гололеду) и ветрового напора. Предельный прогиб вершины столба для силовых опор нормируется жестко: смещение не должно превышать 1/30 части высоты столба при максимальной нормативной нагрузке.
• Антикоррозионная защита: Металл должен быть защищен от ржавчины на срок не менее 20-25 лет. Стандарт предписывает метод горячего цинкования по ГОСТ 9.307-89. Толщина покрытия составляет не менее 60-80 мкм (для цинка), что позволяет эксплуатировать конструкцию в агрессивной среде промышленных городов без окрашивания.
• Конструкция люка: На высоте 0.5–1 метр от уровня земли (или верха фундамента) в стволе должно быть технологическое отверстие (люк) для доступа к клеммной колодке и ввода кабеля. Для силовых опор, помимо нижнего люка, часто предусматривается верхнее отверстие для вывода СИП (самонесущего изолированного провода).
• Сварка: Продольный шов ствола должен быть автоматическим или полуавтоматическим под слоем флюса. Контроль качества шва неразрушающими методами (ультразвук или рентгенография) обязателен.

Сравнительный анализ конструкций: граненые, круглые и трубчатые

Выбор сечения опоры не вопрос эстетики, а вопрос инженерной экономии и целесообразности. Каждый тип имеет свои точки приложения в реальном проекте.

Граненые опоры (ОГС)

Многогранные конструкции доминируют в сегменте силовых опор. Благодаря форме усеченной пирамиды, они обладают переменным моментом сопротивления: максимальная толщина и ширина сечения - внизу (где изгибающий момент от ветра и натяжения проводов максимален), минимальная - вверху.

На практике это дает экономию металла до 30% по сравнению с цилиндрической трубой. Нагрузка, которую способна держать граненая опора, варьируется от 400 кг до 3 тонн на кронштейн или траверсу. Например, модель ОГС-3.0-10 (высота 10 м) способна нести 3000 кг дополнительного оборудования, что достаточно для подвеса мощных прожекторов для стадионов или сразу нескольких линий СИП-4.

Преимущества: простота транспортировки (вкладываются друг в друга, так как сужаются кверху); высокая жесткость на кручение (роль шпренгеля выполняют грани).

Круглоконические опоры (КЦО)

Это компромисс между эстетикой и прочностью. Круглое сечение имеет лучшую обтекаемость ветром (аэродинамический коэффициент ниже, чем у граненой), что критично для регионов с ураганными ветрами. Производство методом формовки листа на вальцах позволяет получить идеально гладкую поверхность.

Такие опоры часто выбирают для центральных магистралей, набережных или зон платных парковок, где важен внешний вид. Однако стоит помнить, что при одинаковой массе металла круглоконическая опора уступает граненой в несущей способности при несимметричной нагрузке (например, если кронштейн длинный и отнесен в сторону). По этой причине для подвеса проводов на углах поворота трассы чаще используют именно граненые версии.

Трубчатые секционные

Тяжелый и надежный вариант. В отличие от конических, они часто состоят из двух труб разного диаметра, сваренных «стык в стык» через переходной пояс. Их основное преимущество - доступная цена за тонну конструкции при малом диаметре (например, ствол 89 мм). Но из-за большого веса и парусности требуют массивного фундамента. Применяются редко, в основном для освещения узких проездов или территории заводов, где нет требований к дизайну, но есть в наличии старая нормативная база завода.

Применение силовых опор

Функционал силовых опор гораздо шире, чем просто удержание фонаря. Ключевая характеристика - способность выступать в роли опоры ВЛ (воздушной линии).

1. Подвес самонесущих изолированных проводов (СИП)
Силовые опоры имеют усиленные крюки или хомуты для крепления анкерных зажимов СИП. Это позволяет прокладывать линии электропередач напряжением 0.4 кВ (380 В) и 6-10 кВ над дорогами или вдоль них, не прибегая к строительству отдельных линий электропередач. Воздушный ввод кабеля - главный признак силовой конструкции.

2. Установка средств мониторинга и связи
Грузоподъемность до 3000 кг позволяет монтировать на консолях опоры:

• Камеры видеонаблюдения с поворотными механизмами.
• Антенны операторов сотовой связи (базовые станции малой мощности, так называемые «микро-БС»).
• Датчики метеостанций и контроль уровня загрязнения воздуха.
• Рекламные щиты формата 3х6 м (требуют серии опор с расчетом ветровой нагрузки).

3. Освещение транспортных развязок
Для магистралей характерно использование силовых опор с кронштейнами-траверсами, позволяющими подвесить 4-6 мощных светильников ДНаТ или LED одновременно над каждой полосой движения. Высота таких опор достигает 15-20 метров.

Требования к фундаменту и расчет основания

Ошибки в фундаменте - основная причина падения силовых опор. Разрушение обычно происходит не от потери прочности стали, а от выдавливания или опрокидывания бетонного стакана под воздействием горизонтальных сил (натяжение проводов + ветер).

Проектирование фундамента должно выполняться на основе инженерно-геологических изысканий.

Для прямостоечных опор (с бетонированием в грунт):
Глубина заделки рассчитывается как 1/5 от общей высоты опоры (минимум 1.2-1.5 м). При этом важно устройство бандажа (утолщения) на подземной части, чтобы замерзающий грунт не выпер конструкцию силами морозного пучения.

Для фланцевых опор (на фундаменте):
Заливается монолитная железобетонная тумба (типа ФМ или ФО). Анкерные болты (обычно от М24 до М36) бетонируются строго по шаблону. Допустимое отклонение межцентрового расстояния отверстий во фланце от проекта составляет не более ±1.5 мм. После установки опоры гайки затягиваются динамометрическим ключом с контролируемым моментом затяжки, а зазор между фланцем и бетоном заполняется цементным неусадочным раствором.

Слабые грунты: Если на участке болото или торф, фундамент не вкапывают, а используют свайное основание (винтовые сваи с оголовком) или металлическую раму (рюмкер), распределяющую нагрузку на большую площадь. В таких случаях силовая опора подбирается с усиленным нижним фланцем.

Правила монтажа и подземной части

Монтаж силовой опоры требует участия автокрана и спецтехники. Строго запрещено подтягивать опору к фундаменту, изгибая анкерные болты.

Алгоритм монтажа:

1. Подготовка: Проверка геометрии ствола (отсутствие «винта»), контроль состояния оцинковки.
2. Установка на фундамент: Опора подвешивается краном, центруется, надевается на анкерные болты. На болты предварительно надеваются гайки и шайбы (плоская и гровер).
3. Выверка: Обязательно выравнивание вертикали с помощью теодолита до финальной затяжки.
4. Торкретирование: Заделка щели между фланцем и бетоном.

Особенности подземного ввода кабеля
Несмотря на то, что опора силовая, электропитание светильников чаще всего подается под землей безопаснее и эстетичнее. Для этого используется бронированный кабель (ВБШв, АВБШв), устойчивый к грызунам и механическим повреждениям.

Процесс подключения:

• Траншея глубиной 0.7-0.8 м роется от трассы до основания опоры.
• На дне делается песчаная подушка.
• Кабель вводится через трубу (металлическую или ПНД) в фундамент и выводится внутрь ствола опоры через сварной патрубок.
• Заземление: Важнейший этап. Силовая опора обязательно оборудуется контуром заземления. Внутри люка устанавливается шина заземления (болт с гайкой, приваренный к стволу), к которой подключается жила заземления питающего кабеля. Сопротивление растеканию тока не должно превышать 10 Ом для сетей 380/220 В.

Защита от коррозии: горячее цинкование как стандарт

Силовая опора, эксплуатируемая на открытом воздухе, подвергается электрохимической коррозии. Простая покраска служит не более 3-5 лет. Единственным промышленным решением для срока службы в 30-50 лет является горячее цинкование.

Технологический процесс (по ГОСТ 9.307):
Изделие обезжиривается, травится в кислоте, флюсуется и погружается в расплав цинка (температура около 450°C). В результате образуется диффузионный слой сплавов железо-цинк (внутри) и слой чистого цинка (снаружи). Это покрытие устойчиво к царапинам - при повреждении цинк работает как протектор (жертвенный анод), защищая сталь.

При выборе поставщика обращайте внимание на наличие собственной линии горячего цинкования в цеху. Многие производители экономят, предлагая оцинковку только на наружных поверхностях, а внутреннюю полость оставляют «как есть», что приводит к коррозии изнутри из-за конденсата.

Критерии выбора и маркировка (практические советы)

Для профессионального закупщика или проектировщика маркировка изделия является открытой книгой характеристик. Расшифруем типовое наименование «ОГС-1.0-10»:

• ОГС - Опора Граненая Силовая (с фланцем). Если указано «ОГСф» - значит, фланцевая.
• 1.0 - Номинальная несущая нагрузка в тоннах (здесь 1000 кг) на отметке верха опоры или на траверсе.
• 10 - Длина опоры в метрах (обычно от 6 до 13 метров).

Практические рекомендации:

• Для воздушного ввода: Берите опоры с крюками или полками под СИП на траверсе. Уточните наличие верхнего технологического окна (обычно на 90 см ниже вершины).
• Для рекламы: Требуйте чертеж с расчетом ветровой нагрузки именно для вашего щита. Простого запаса прочности в 700 кг недостаточно, если щит шириной 5 метров и площадью 15 кв. м - ветер создаст крутящий момент, стандартная 8-гранная стойка может не выдержать (нужна 16-гранная).
• Сейсмика: Для районов с сейсмичностью более 7 баллов стандартные фланцевые соединения заменяются на шарнирные или используются специальные компенсаторы нагрузок, что должно быть отражено в паспорте изделия.

Все перечисленные параметры строго контролируются: от геометрии гнутого профиля до наличия фаски на сварном шве внутри ствола. Инвестирование в силовую опору заводского изготовления с полным циклом оцинковки гарантирует безопасное прохождение любой проверки Ростехнадзора и отсутствие обрывов проводов в непогоду.

Правила эксплуатации и технического обслуживания

Эксплуатация силовых опор требует системного подхода к техническому обслуживанию. Нормативные документы устанавливают четкие сроки и перечни работ по содержанию этих конструкций.

Периодичность осмотров и ремонтов
Металлические опоры, кронштейны и прочие элементы наружного освещения должны окрашиваться по мере необходимости, но не реже одного раза в три года. Такой интервал связан с интенсивностью атмосферного воздействия - ультрафиолет разрушает даже качественные полимерные покрытия, а промышленные выбросы ускоряют коррозию в городских условиях.

Требования к исправному состоянию
Эксплуатация осветительного оборудования запрещена при наличии обрывов проводов, повреждений опор и изоляторов. Нарушения в работе, связанные с обрывом электрических проводов или повреждением опор, должны устраняться немедленно после обнаружения.

Обязанности собственников
Собственники (владельцы) осветительного оборудования несут ответственность за исправное и безопасное состояние всех элементов, размещенных на опорах. Замена недействующих светильников должна производиться в срок, не превышающий 10 суток с момента обнаружения неисправности. При дорожно-транспортных происшествиях повреждения устраняются за счет виновного лица, а вывоз сбитых опор осуществляется владельцами в течение суток.

Запрещенные действия
Категорически запрещается самовольное подключение проводов и кабелей к сетям уличного освещения. Такие действия не только создают аварийные режимы работы сети, но и могут привести к поражению электрическим током монтажников и обслуживающего персонала.

Материалы изготовления: сталь, бетон и композиты

Выбор материала для силовой опоры определяет её массу, долговечность и стоимость. Современный рынок предлагает три основных типа материалов, каждый из которых имеет свою нишу применения.

Металлические опоры
Сталь является наиболее распространенным материалом благодаря высоким механическим характеристикам, прочности на растяжение и сжатие, а также сравнительно низкой стоимости. Стальные опоры позволяют реализовать сложные геометрические решения, обеспечивают устойчивость к внешним нагрузкам и вибрациям. При нанесении горячего цинкования срок службы достигает 30-50 лет. Ключевой недостаток - чувствительность к коррозии при эксплуатации в агрессивных средах без защитных покрытий.

Железобетонные опоры
Бетонные конструкции - проверенная временем классика для магистралей, промышленных объектов и зон с повышенной ветровой нагрузкой. Они обладают высокой устойчивостью к механическим повреждениям, невосприимчивы к коррозии и служат до 50 лет без замены. Стоимость железобетонных опор ниже металлических при массовом строительстве. Однако большой вес требует специализированной техники для монтажа, а форма ограничена конической или прямоугольной конфигурацией.

Композитные опоры
Стеклопластиковые и углепластиковые опоры - современная альтернатива традиционным материалам. Их преимущества: низкий удельный вес (легко транспортируются и монтируются вручную), полная невосприимчивость к коррозии, диэлектрические свойства (не проводят ток, безопасны при обрыве проводов). Основные недостатки: высокая стоимость, ограниченный срок службы (20-30 лет) и уязвимость к ультрафиолетовому излучению при отсутствии специальной защиты.

Практическая рекомендация
Для силовых опор двойного назначения (с подвесом СИП) оптимальным выбором остается сталь с горячим цинкованием. Железобетон целесообразен на прямолинейных участках трасс с минимальными требованиями к эстетике. Композитные опоры рекомендуются для пешеходных зон, парков и рекреационных территорий, где важна безопасность и внешний вид.

Расчет нагрузок на опоры двойного назначения

Силовые опоры освещения, несущие как линии электропередач, так и дополнительное оборудование, подвергаются комплексному воздействию различных нагрузок. Точный учет этих воздействий - залог надежности и долговечности конструкции.

Вертикальные нагрузки
Помимо очевидного веса проводов, самой опоры и стандартного оборудования, важно учитывать специфику дополнительного оборудования. Современные светодиодные светильники, хотя и экономичны, могут иметь значительный вес - особенно прожекторы для освещения больших территорий (до 15-20 кг за единицу). Камеры видеонаблюдения, особенно поворотные модели с защитным кожухом, также вносят вклад в общую вертикальную нагрузку.

Горизонтальные нагрузки
Ветровое давление - один из основных факторов, влияющих на устойчивость опор. При расчете учитывается не только средняя скорость ветра, но и порывы, а также аэродинамические характеристики проводов и оборудования. Гололедные нагрузки существенно увеличивают вес проводов и, соответственно, ветровую нагрузку. Для районов с частыми ледяными дождями необходимо учитывать не только вес наледи, но и увеличение парусности проводов.

Коэффициенты перегрузки по ПУЭ
Нормативные коэффициенты перегрузки устанавливаются Правилами устройства электроустановок:

• От собственного веса конструкций, проводов и оборудования: 1,1 (0,9)
• От веса гололеда на проводах и тросах: 2,0
• От веса гололеда на конструкции опоры: 1,3
• Ветровая нагрузка на конструкции при отсутствии гололеда: 1,2
• Ветровая нагрузка на провода, покрытые гололедом: 1,4
• От веса монтеров и монтажных приспособлений: 1,3

Суммирование нагрузок
Критический этап проектирования - рассмотрение различных комбинаций нагрузок, которые могут возникнуть одновременно. Например, необходимо учитывать сочетание максимальной ветровой нагрузки и максимальной гололедной нагрузки, а также комбинацию максимальной ветровой нагрузки и максимального тяжения проводов. При суммировании используются коэффициенты надежности, установленные нормативными документами.

Требования ПУЭ к установке опор и светильников

Правила устройства электроустановок (ПУЭ) регламентируют размещение опор освещения относительно проезжей части, высоту установки светильников и требования безопасности при обслуживании.

Размещение опор относительно дороги
Опоры должны располагаться на расстоянии не менее 1 м от лицевой грани бортового камня на магистральных улицах с интенсивным движением и не менее 0,6 м на других улицах. При отсутствии бортового камня расстояние от кромки проезжей части до внешней поверхности цоколя опоры должно быть не менее 1,75 м. На территориях промышленных предприятий это расстояние допускается уменьшать до 0,6 м.

Высота установки светильников
Над проезжей частью улиц, дорог и площадей светильники должны устанавливаться на высоте не менее 6,5 м. Над бульварами и пешеходными дорогами - не менее 3 м. Для освещения транспортных развязок и площадей допускается установка на опорах высотой 20 м и более при условии обеспечения безопасности обслуживания (опускание светильников, устройство площадок, использование вышек).

Установка на опорах ВЛ до 1 кВ
При обслуживании светильников с телескопической вышки с изолирующим звеном их размещают, как правило, выше проводов ВЛ или на уровне нижних проводов. Расстояние по горизонтали от светильника до ближайшего провода должно быть не менее 0,6 м. При обслуживании иными способами светильники устанавливаются ниже проводов ВЛ, при этом расстояние по вертикали должно быть не менее 0,2 м.

Особые условия
На мостах, путепроводах и эстакадах опоры следует устанавливать в створе ограждений в стальных стаканах или на фланцах, прикрепляемых к несущим элементам сооружения. Светильники на улицах с рядовой посадкой деревьев должны устанавливаться вне крон на удлиненных кронштейнах, обращенных в сторону проезжей части. Над контактной сетью трамвая высота установки должна быть не менее 8 м до головки рельса, над контактной сетью троллейбуса - не менее 9 м от уровня проезжей части.

Об авторе

Игорь Мельник

Редактор

Перейти на сайт Просмотреть все записи
