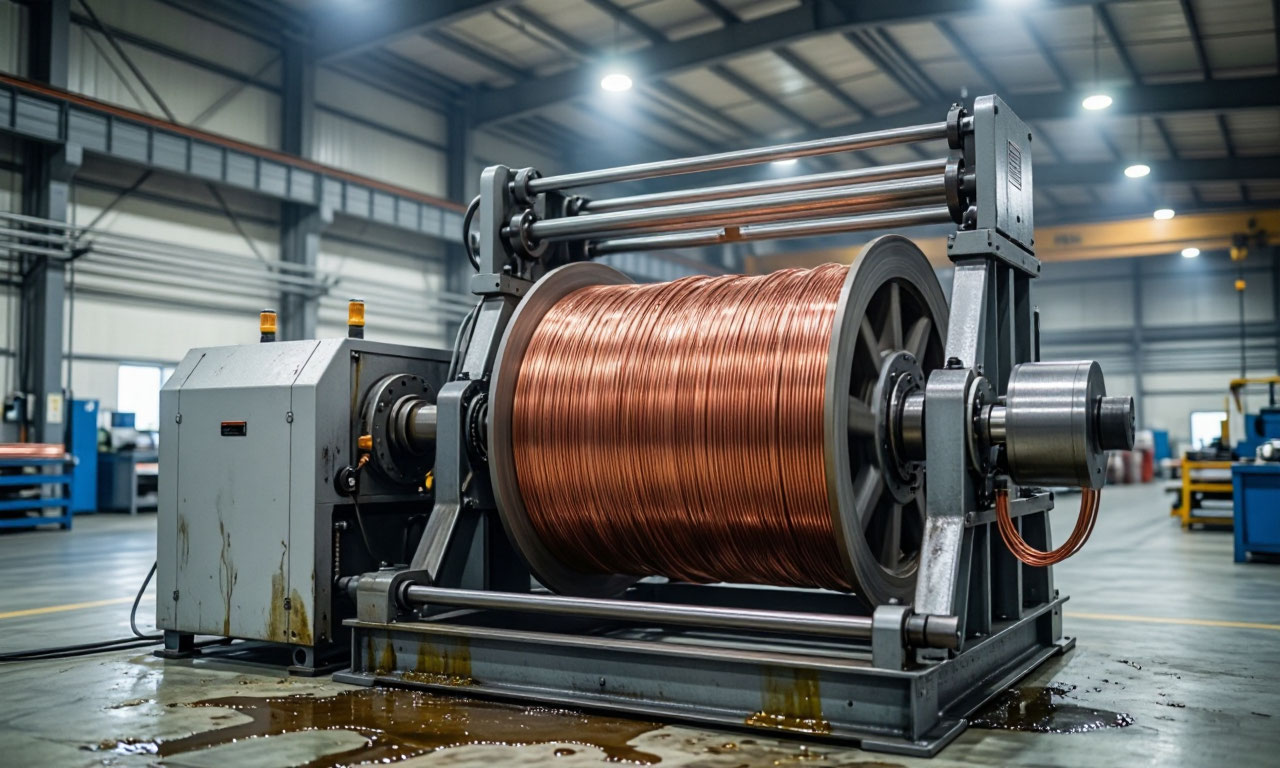

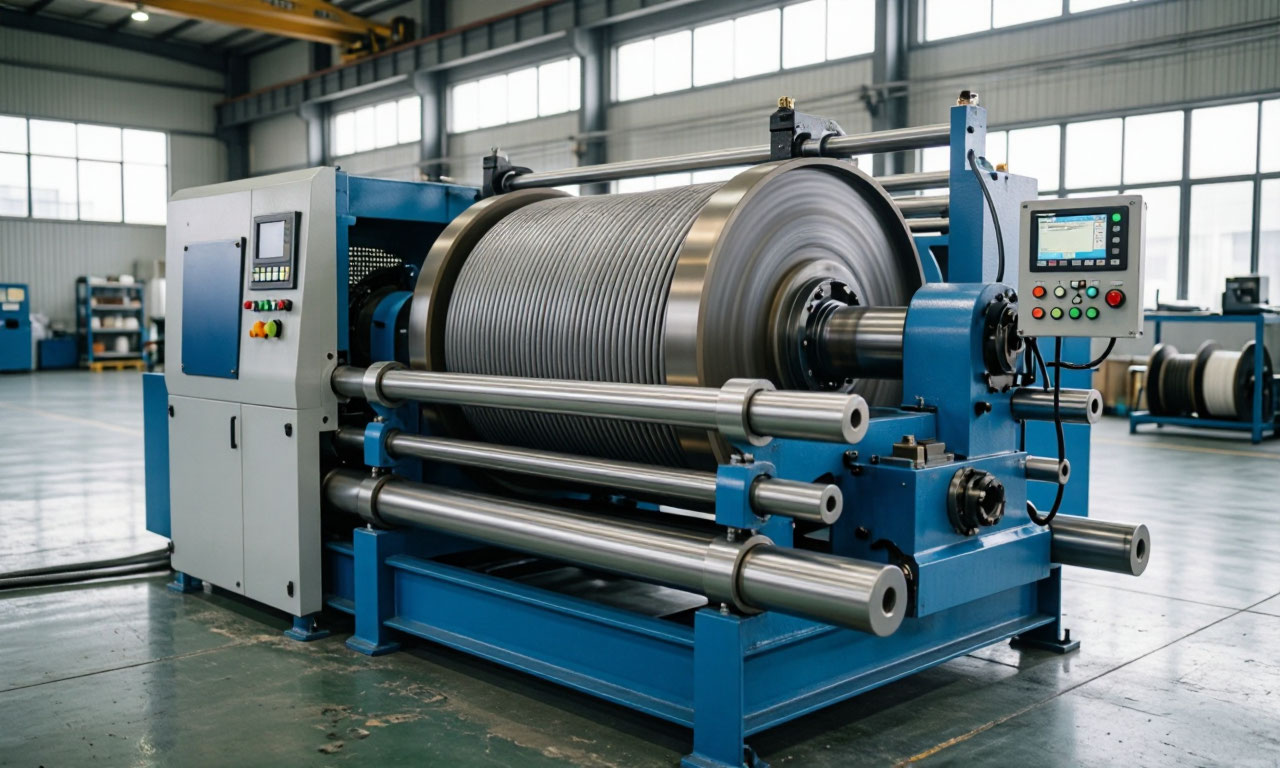

Намоточные станки: Точная укладка и контроль качества

Производство современного электрооборудования, кабельной продукции и композитных материалов невозможно представить без высокотехнологичных намоточных станков. Намоточный станок обеспечивает равномерную и точную укладку провода, ленты, кабеля или волокна на технологические оправки, шпули и бобины.

Именно от качества намотки напрямую зависят не только внешний вид и компактность катушки, но и надежность, долговечность и эксплуатационные характеристики готового изделия от миниатюрных трансформаторов до мощных тяговых электродвигателей и крупногабаритных бухт кабеля.

Назначение и классификация намоточного оборудования

Главная задача, стоящая перед любым намоточным станком, обеспечить аккуратную и равномерную укладку длинномерного материала. При этом требуется жесткий контроль скорости подачи, стабильность натяжения и точное соблюдение шага и направления витков. Намоточные станки для проводов и кабелей являются неотъемлемой частью производственных линий на предприятиях, выпускающих трансформаторы, электродвигатели, катушки зажигания, индуктивности, а также различную кабельно-проводниковую продукцию.

Классификация этого оборудования обширна и зависит от множества факторов. По степени автоматизации станки делятся на ручные, полуавтоматические и полностью автоматизированные комплексы. Ручные модели, оснащенные маховиком и механическим счетчиком витков, незаменимы в мелкосерийном производстве, ремонтных мастерских и при отработке прототипов, поскольку позволяют оператору полностью контролировать процесс. Полуавтоматические станки берут на себя функции вращения шпинделя и контроля натяжения, оставляя за оператором смену оснастки и заправку материала.

Полностью автоматические системы, управляемые с помощью ЧПУ, способны работать круглосуточно с минимальным участием человека.

Они интегрируют в себя системы подачи, резки, сварки и даже упаковки готовой продукции, что критически важно для крупносерийного производства.

По конструктивному исполнению и типу наматываемого материала станки подразделяются на универсальные и узкоспециализированные. Например, существуют станки для рядовой (слоевой) намотки провода на цилиндрические каркасы, станки для секционной намотки трансформаторов, где необходимо точное позиционирование витков в ограниченном пространстве, а также специализированные машины для намотки статоров электродвигателей, укладывающие провод непосредственно в пазы сердечника.

В металлургии и переработке металлов широко используются тяжелые моталки для намотки стальной полосы, ленты и проволоки в бухты, способные выдерживать огромные весовые нагрузки. Отдельную нишу занимает оборудование для намотки композитных материалов (стекло- и углеволокна), где происходит пропитка нити связующим веществом с последующим отверждением на оправке.

Технологические основы процесса намотки

В основе работы любого намоточного станка лежит взаимодействие трех основных узлов: вращающегося шпинделя (вала), на котором закреплена катушка или оправка, устройства раскладки (нитераскладчика), перемещающего материал вдоль оси, и системы контроля натяжения. Синхронизация скорости вращения шпинделя и скорости перемещения раскладки определяет шаг намотки.

Для большинства проводов применяется точная (рядевая) намотка, когда каждый последующий виток укладывается вплотную к предыдущему, образуя плотный ровный слой.

Ключевое значение для качества готового изделия имеет стабильность натяжения провода. Недостаточное натяжение приводит к образованию слабин, спутыванию витков и неравномерной плотности катушки. Чрезмерное натяжение может вызвать растяжение и деформацию провода, изменение его электрического сопротивления, а для эмалированных проводов микротрещины в изоляции.

В современных станках используются различные системы регулировки натяжения: механические фрикционные тормоза, пневматические компенсаторы, а также высокоточные сервоприводы с обратной связью, которые автоматически адаптируют усилие в зависимости от скорости намотки и диаметра наматываемого материала.

Современные промышленные станки способны обрабатывать проводники в широчайшем диапазоне диаметров. К примеру, универсальные модели позволяют работать с проволокой сечением от 0,01 до 5 мм и более. Для намотки шин (прямоугольного провода) предусмотрены специальные механизмы, обеспечивающие правильную ориентацию широкой стороны проводника.

Скоростные характеристики оборудования также различны: простые ручные станки работают на скоростях, ограниченных физическими возможностями оператора, в то время как автоматические комплексы для намотки кабеля развивают скорость до 300 метров в минуту и выше.

Ключевые узлы и их влияние на качество

Качество готовой намотки определяется точностью и надежностью каждого элемента станка. Шпиндельный узел является основой оборудования. Для обеспечения минимального биения при высоких скоростях вращения шпиндели оснащаются высокоточными подшипниками.

Радиальное биение вала, составляющее всего 30-50 микрон, позволяет гарантировать геометрическую точность намотки, что особенно важно при производстве высокочастотных трансформаторов и дросселей. Крепление катушек и оправок на валу осуществляется с помощью трехкулачковых патронов, цанг или резьбовых соединений. В станках для намотки тяжелых катушек обязательным элементом является задняя бабка с центром, которая поддерживает свободный конец вала и предотвращает его прогиб под весом изделия.

Устройство раскладки (нитераскладчик) механизм, который задает геометрию намотки. Он перемещает направляющий ролик или глазок вдоль оси вращающейся катушки. В простейших станках движение раскладки осуществляется через ходовой винт, связанный со шпинделем механической передачей. В станках с ЧПУ движение раскладки и шпинделя разделено, и каждый узел имеет собственный сервопривод.

Это позволяет реализовывать сложные алгоритмы намотки: пирамидальную, коническую, с переменным шагом, ортоциклическую и другие. Точность позиционирования раскладки при этом достигает нескольких сотых миллиметра.

Счетчик витков выполняет не просто учетную функцию. Современные электронные счетчики с датчиками Холла или оптическими энкодерами обеспечивают высокую точность отсчета и часто интегрированы в систему управления станком. Они способны блокировать остановки вращения в строго определенных положениях для смены слоев или изоляции. В некоторых моделях реализована функция предотвращения отката, когда обратное вращение шпинделя от натяжения провода блокируется, чтобы не сбить показания.

Сравнительная характеристика узлов намоточных станков

Особенности эксплуатации и контроля

Эффективная работа на намоточном станке требует не только исправности оборудования, но и строгого соблюдения технологической дисциплины. Перед началом работы оператор должен убедиться в целостности оснастки, правильности заправки провода через направляющие ролики и систему натяжения, а также соответствии заданных параметров в программе управления. Для ответственных изделий, например, высоковольтных катушек, критически важно отсутствие перегибов и повреждений эмалевой изоляции в процессе намотки.

Поэтому линии подачи провода оснащаются системами очистки и мягкими роликами.

Современное оборудование, особенно предназначенное для обмотки статоров и якорей, требует использования специализированной оснастки: шаблонов, клиньев и приспособлений для укладки провода. Эти элементы изнашиваются и должны периодически заменяться. Некоторые станки, например модели серии СНС, оснащаются системами самодиагностики, журналом событий и ведением технологической карты, что помогает оператору контролировать процесс и снижает риск ошибок.

Наглядные подсказки и звуковое сопровождение действий на интерфейсе управления повышают удобство работы и снижают утомляемость персонала.

Отдельного внимания заслуживают станки для производства композиционных материалов. Процесс намотки здесь сопровождается пропиткой стекловолокна или углеродной нити эпоксидной смолой. Контроль вязкости смолы, скорости пропитки и температуры сушки имеет решающее значение для прочности конечного изделия.

Такие станки способны плести несколько километров композитной ткани в час, а создаваемые детали характеризуются высокой термостойкостью (до 300°C) и устойчивостью к коррозии, что превосходит свойства многих металлов.

Режимов намотки

• Для тонких эмалированных проводов (до 0,1 мм) выбирайте минимальное натяжение и увеличенный радиус направляющих роликов, чтобы избежать повреждения изоляции.
• При намотке прямоугольной шины обязательно используйте устройство ориентации проводника, предотвращающее перекручивание.
• Для высокоскоростной намотки (свыше 200 м/мин) применяйте системы активного охлаждения шпинделя и направляющих.
• При переходе на другой типоразмер провода всегда калибруйте систему натяжения с помощью эталонных грузов.
• Для многослойных обмоток используйте программируемое изменение шага, чтобы компенсировать нарастание диаметра катушки.

Намоточные станки являются высокотехнологичным оборудованием, в котором сочетается точная механика, электроника и современное программное управление. Их разнообразие от компактных ручных маховиков до многопозиционных роботизированных комплексов позволяет решать широкий спектр производственных задач: от ремонта бытовой техники до выпуска силовых трансформаторов и аэрокосмических композитных конструкций.

Выбор конкретного типа станка всегда определяется спецификой материала, требуемой производительностью и точностью.

Исправность систем натяжения, точность раскладки и надежность шпинделя напрямую определяют качество, надежность и долговечность конечной продукции, что делает это оборудование критически важным звеном в цепочке создания современных электротехнических и конструкционных материалов.

Нормативная база и стандартизация намоточного оборудования

Производство и эксплуатация намоточных станков регламентируются обширной системой государственных стандартов. В России и странах СНГ действует межгосударственный стандарт ГОСТ 12.2.026.0-93 "Оборудование деревообрабатывающее. Требования безопасности к конструкции", который устанавливает обязательные требования безопасности к конструкции станков всех типов.

Этот документ, введенный в действие с 1 июля 1995 года, предписывает наличие защитных устройств, исключающих соприкосновение человека с движущимися элементами, предотвращающих вылет инструмента и обрабатываемых заготовок, а также ограничивающих подвижные части станка в установленных пределах. Требования стандарта являются обязательными, а сам документ пригоден для сертификации оборудования.

Намоточные станки, применяемые в текстильной промышленности, относятся к группе мотальных машин и оборудования, которая в Общероссийском классификаторе стандартов (ОКС) имеет код 59.120.20. Данная категория включает оборудование для размотки пряжи в мотки, намотки в клубки, сновки, шлихтования и навивки пряжи. В рамках этой группы разработаны специализированные стандарты на оснастку и технологическую оснастку, обеспечивающие унификацию и взаимозаменяемость элементов оборудования.

Особого внимания заслуживают стандарты на конические патроны важнейший элемент оснастки намоточных станков. ГОСТ Р 50039-92 устанавливает размеры и допуски конических патронов для намотки пряжи с крестовой намоткой, имеющих половину угла конуса 4°20'. Этот стандарт, подготовленный методом прямого применения международного стандарта ИСО 111-78, полностью соответствует мировым требованиям и обеспечивает совместимость отечественного оборудования с импортной оснасткой.

Документ детально регламентирует номинальные размеры патронов, предельные отклонения, а также размеры и допуски калибров для их контроля.

Помимо базового стандарта на патроны с углом конуса 4°20', разработана целая серия нормативных документов на различные типы оснастки: ГОСТ Р 50018-92 для патронов, предназначенных для крашения, ГОСТ Р 50040-92 с половиной угла конуса 9°15', ГОСТ Р 50041-92 с углом 3°30' и ГОСТ Р 50213-92 с углом 5°57'.

Каждый из этих стандартов устанавливает размеры, допуски и методы контроля для конкретного типа патронов, что позволяет производителям и потребителям однозначно идентифицировать требуемую оснастку и гарантировать ее геометрическую точность.

Важным нормативным документом является также ГОСТ Р ИСО 1809-93, который приводит номенклатуру патронов различных типов на русском, английском и французском языках. Этот стандарт классифицирует патроны по типам: цилиндрические, конические и комбинированные, что упрощает международное взаимодействие производителей и потребителей намоточного оборудования.

Стандартизация распространяется не только на саму оснастку, но и на методы контроля и проверки. ГОСТ Р 50411-92 устанавливает порядок определения левой и правой сторон мотальных машин для крестовой намотки. Этот стандарт критически важен при проектировании производственных линий, где несколько станков работают в единой технологической цепочке, а также при поставке оборудования для различных рынков, где могут различаться требования к компоновке.

Основные стандарты на оснастку намоточных станков

Соблюдение требований государственных стандартов обеспечивает не только безопасность работы на намоточном оборудовании, но и гарантирует стабильность технологических процессов, точность геометрических параметров готовой продукции и совместимость с другими элементами производственной оснастки.

Для предприятий, эксплуатирующих намоточные станки, знание и соблюдение актуальной нормативной базы является обязательным условием сертификации продукции и допуска к работе на опасных производственных объектах.

Практические аспекты применения ГОСТ при эксплуатации намоточных станков

На практике соблюдение стандартов начинается с этапа приемки оборудования. Согласно требованиям нормативной документации, каждая единица намоточной техники должна сопровождаться паспортом, в котором указаны основные параметры, результаты приемочных испытаний и гарантийные обязательства.

• При вводе в эксплуатацию необходимо проверить соответствие фактических характеристик станка заявленным в документации: точность биения шпинделя, диапазон регулировки скорости, пределы изменения натяжения и другие параметры, регламентируемые соответствующими стандартами.
• Важным элементом стандартизации является периодическая поверка контрольно-измерительных приборов, встроенных в намоточное оборудование. Счетчики витков, датчики натяжения и тензометрические системы должны проходить регулярную калибровку в соответствии с методиками, установленными государственными стандартами.
• Отсутствие своевременной поверки делает невозможным подтверждение качества выпускаемой продукции, особенно при работе в рамках систем менеджмента качества, сертифицированных по стандартам ИСО 9000.

Особое внимание уделяется документации на технологическую оснастку. Каждый типоразмер патронов должен иметь сертификат соответствия требованиям ГОСТ. Для серийного производства рекомендуется иметь комплект контрольных калибров, прошедших метрологическую аттестацию. Применение нестандартизованной оснастки или оснастки с истекшим сроком поверки может привести к нарушению точности намотки, снижению прочности катушек и преждевременному выходу оборудования из строя.
